在現代變壓器、發電機及母線差動保護的調試工作中，確認六側電流互感器二次回路的幅值與相位關系，是確保保護裝置正確動作的基礎工作。六路差動保護矢量分析儀憑借其多通道同步測量系統，在電力設備的預防性試驗中展現出相應的應用價值。

產品技術特點

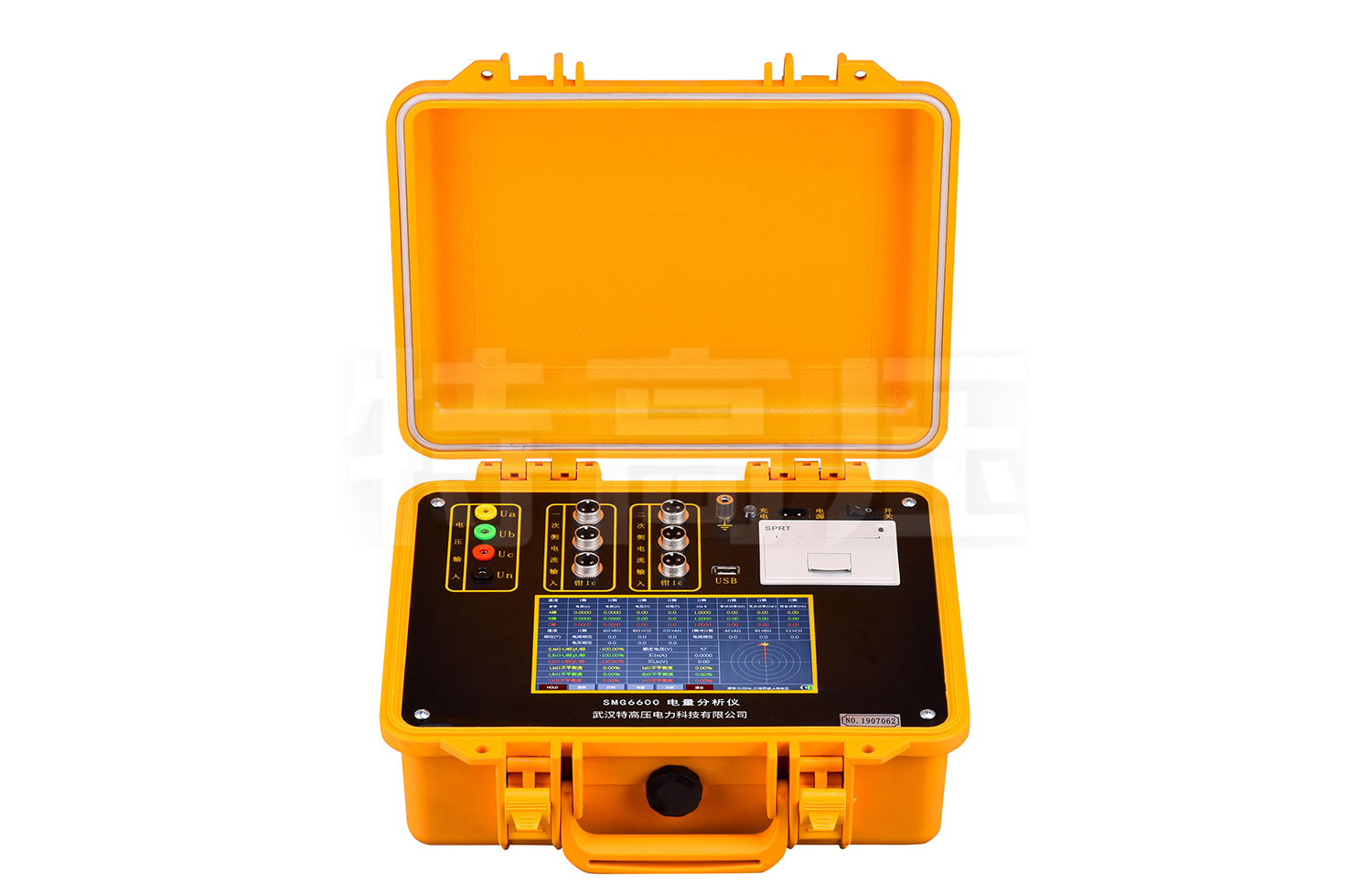

該分析儀采用六通道同步采樣技術，可同時對差動保護各側電流的幅值、相位及相序進行綜合分析。設備內部采用數字信號處理算法，通過對采樣數據的運算處理，自動生成完整的矢量關系圖，以直觀方式呈現測試結果。

設備主要功能包括：

• 六通道隔離測量系統，各通道間相互獨立工作

• 自動量程識別功能，適應不同變化范圍的信號采集

• 數據存儲系統，便于后續比較分析

• 彩色液晶觸摸屏，操作界面設有清晰的引導標識

典型應用案例分析

案例一：500kV智能變電站主變保護調試
在2025年度的新建工程中，技術人員使用該分析儀對主變壓器差動保護的六側電流回路進行了系統驗證。在為期三周的調試周期內，設備完成了全部保護回路的矢量關系測試。測試數據的系統分析為保護定值的整定提供了參考依據。

案例二：大型水電廠機組大修試驗
2025年第一季度，某水力發電站在機組大修期間，使用分析儀對發電機差動保護的六路電流進行了采集分析。現場工作記錄顯示，儀器在持續運行條件下的穩定性表現良好。

公司資質與服務支持

武漢特高壓電力科技有限公司在電力測試設備領域積累了相應的實踐經驗。公司質量管理體系已通過ISO9001認證，建立了規范的技術支持流程。其分析儀產品的技術文件較為完整，為用戶的實際操作提供了參考條件。

技術發展趨勢

隨著數字化變電站技術的推廣應用，對繼電保護系統測試的規范性要求也在相應提高。該公司持續關注產品在實踐中的表現，并根據使用反饋進行相應優化。

結語

綜合技術特點與實踐應用觀察，六路差動保護矢量分析儀在電力系統的保護裝置調試中展現出相應的技術特點。

產品主要參數

• 測量通道：六通道同步采樣

• 電壓測量范圍：0-120V

• 電流測量范圍：0-6A

• 相位測量范圍：0-360度

• 數據存儲容量：支持多組測試記錄的保存
